Day 2 - Synchronous / Asynchronous

Synchronous (동기)

모든 작동이 clk 즉 clock기반으로 작동

예시

Sync. Reset

module dff_sync(
    input wire clk;
    input wire reset;
    input wire D;
    output reg Q;
)
always @(posedge clk) begin
    if (reset) Q <= 0;
    else Q <= D;
end

Asynchronous (비동기)

모든 작동이 해당 신호 기반으로 작동, clk와 상관이 없이 작동

예시

Async. Reset

module dff_async(
    input wire clk;
    input wire reset;
    input wire D;
    output reg Q;
)

always @(posedge clk, posedge reset) begin
    if (reset) Q <= 0;
    else Q <= D;
end

참고

posedge는 신호가 0에서 1로 변할때 올라가는 Rising Edge를 의미
negedge는 신호가 1에서 0로 변할때 내려가는 Falling Edge를 의미

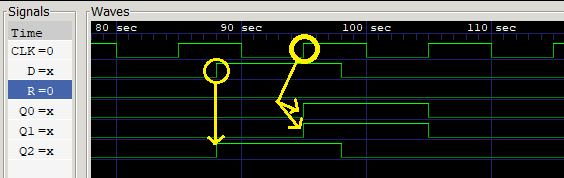

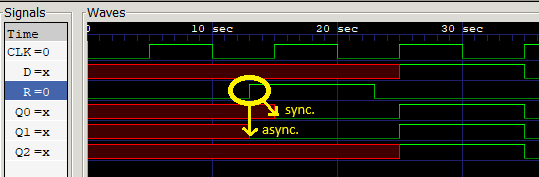

Sync.와 Async.의 차이

Latch와 FF의 차이
