Day 4 - FPGA Example (with DE2-115)

프로젝트 제작



Example - CLK 기반 LED 주기적으로 ON / OFF

module example1#(
    parameter N = 25
)(
    input wire clk,
    input wire rstn,
    output wire out
);

reg [N-1:0] count;

always @(posedge clk, negedge rstn) begin
    if (~rstn) count <= {N{1'b0}};
    else       count <= count + 1'b1;
end

assign out = count[N-1];

endmodule

LED의 작동이 매우 빠르기 때문에 Count의 MSB가 1일때 켜고 0일때 꺼지도록 설계

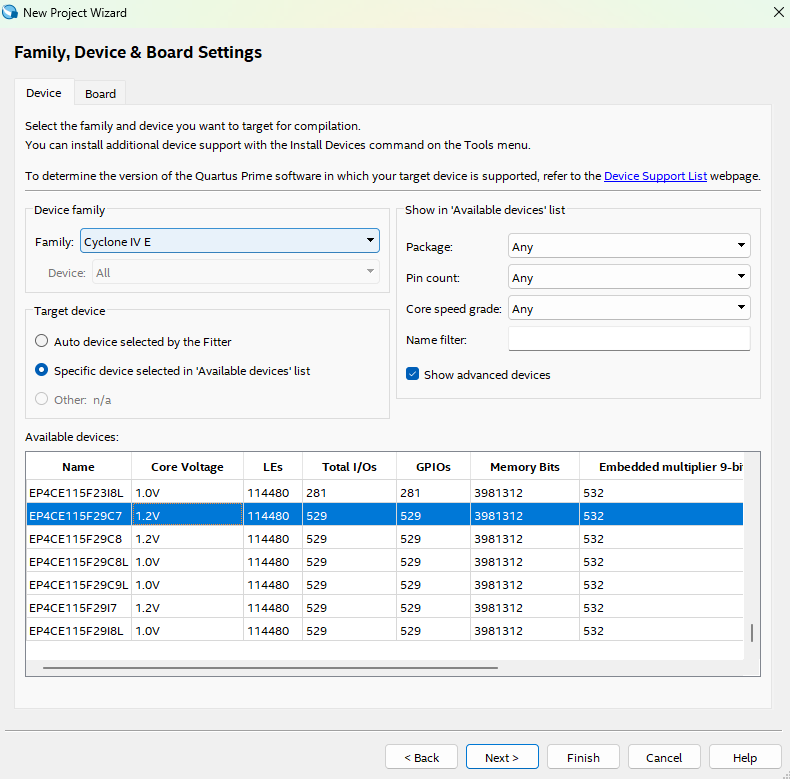

Quartus Settings

Analasys 를 진행 후에 Pin Planning
Pin Planning은 Reference File을 보고 각 PIN의 이름과 전압을 설정

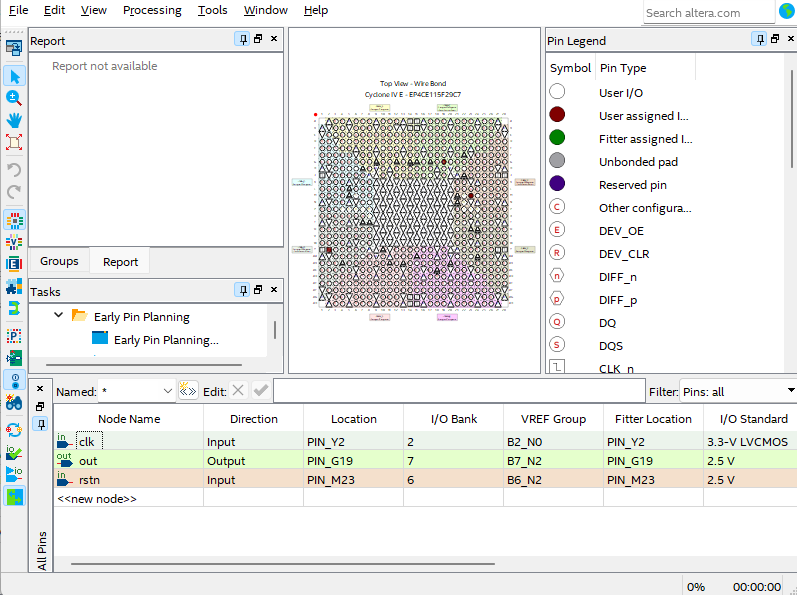

Pin Planning

Synthesis까지 진행 후에 Programmer에 들어가서 FPGA 보드에 업로드

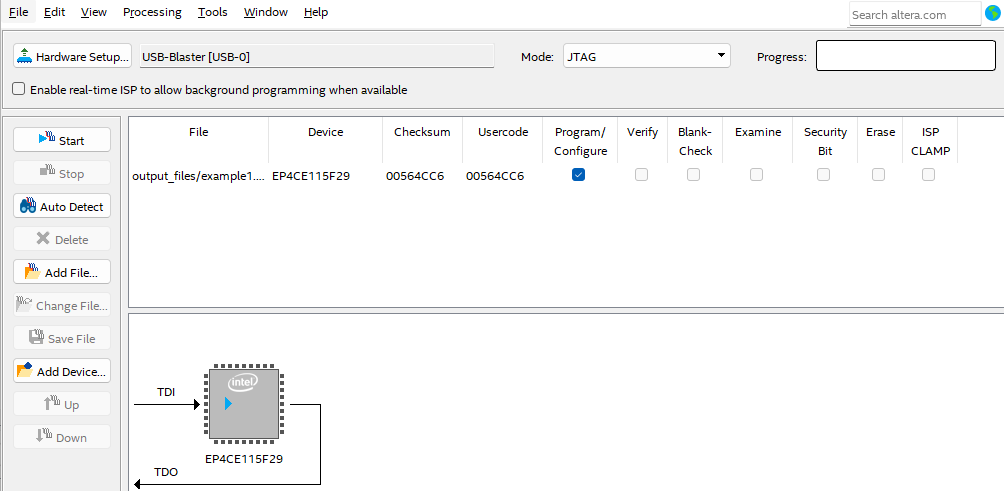

Programmer
