HDLBits - AND gate / NOR gate / XNOR gate

기본적인 문제라서 그냥 한번에 하기로 했다

지난번에 한 NOT 까지 합치면

NOT / AND / NOR / XNOR 순으로 문제가 나와있다.

Bitwise 연산자와 Logical 연산자는 비슷하지만 다름!

Bitwise(Bit 연산)

NOT: b = ~a
AND: c = a & b
OR: c = a | b
XOR: c = a ^ b

Logical(True, False)

NOT: b = !a
AND: c = a && b
OR: c = a || b
XOR: 없음

이번엔 a 와 b의 입력을 AND gate로 묶어서 out으로 출력하는 문제

https://hdlbits.01xz.net/wiki/Andgate

module top_module(
    input a,
    input b,
    output out
);

    assign out = a & b;

endmodule

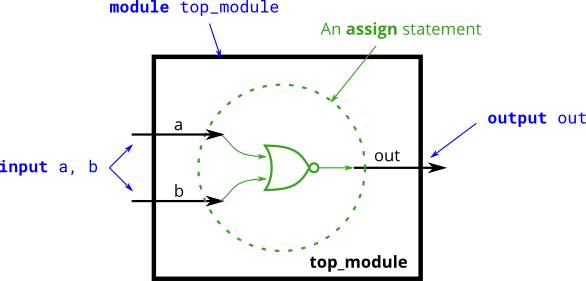

a, b 입력을 NOR gate로 묶어서 out으로 출력

module top_module(
    input a,
    input b,
    output out
);

    assign out = ~(a | b);

endmodule

a, b 입력을 XNOR gate로 묶어서 out으로 출력

module top_module(
    input a,
    input b,
    output out
);

    assign out = ~(a ^ b);

endmodule
